為什么蒸汽流量計會出現始終無指示的情況？

發布時間：2025-07-01 09:05:08 點擊次數：

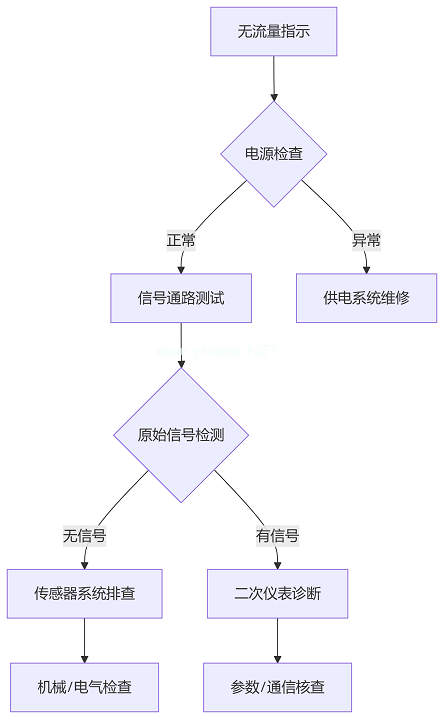

一、故障診斷技術路線

二、硬件故障深度分析
1.傳感器失效機理
機械損傷：
蒸汽流量計漩渦發生體疲勞斷裂（10?次循環壽命）
壓電元件脆性破裂（加速度＞100g時風險）
性能劣化：
靈敏度衰減（年漂移率＞5%需更換）
溫度漂移（＞0.05%/℃超差）
2.變送器故障模式
電源模塊：輸入過壓（＞30VDC）導致?lián)舸?br /> 信號鏈：AD轉換失效（ENOB＜12bit）
顯示單元：LCD驅動IC熱老化
三、安裝問題專業解決方案
1.流場優化標準

干擾源類型	最小直管段要求	整流器選型
單彎頭	15D	ISO 5167型
同平面雙彎頭	25D	ASME PTC19.5型
調節閥（全開）	50D	多孔板式

1.防冷凝技術措施
蒸汽夾套設計（維持壁溫＞120℃）
熱力學疏水閥（排水效率98%）
紅外熱像儀定期檢測（ΔT＜5℃）
四、介質工況異常處理
1.流速控制策略
縮徑計算：

變頻泵調節（流量波動＜±2%）
2.蒸汽品質管理
在線干度監測（微波諧振法，精度±0.5%）
自動排污系統（TDS＞50ppm觸發）
五、信號系統診斷技術
1.電纜測試標準
絕緣電阻：＞100MΩ（500VDC）
屏蔽效能：＞60dB（10-100MHz）
回路電阻：＜10Ω（4-20mA回路）
2.DCS接口驗證
信號注入測試（0/50/100%三點校驗）
協議分析（Modbus TCP超時＜100ms）
六、特殊工況應對方案
1.振動控制體系
振動頻譜分析（10-1000Hz）
三級減振配置：
1.橡膠隔振器（5-50Hz）
2.彈簧阻尼器（50-200Hz）
3.主動消振（＞200Hz）
2.溫壓補償優化
雙傳感器冗余（2oo3表決）
動態密度計算（IAPWS-IF97實時解算）
七、專家級排查流程
1.初步診斷（15分鐘）
電源電壓測量（24VDC±10%）
敲擊測試（輸出波動＞0.5%FS）
LED狀態燈解碼（故障代碼查詢）
2.深度診斷（2小時）
傳感器阻抗測試（正常范圍100-500Ω）
信號頻譜分析（FFT識別干擾源）
過程校驗儀全通道測試
3.驗證測試（24小時）
階躍響應試驗（建立時間＜1s）
長期穩定性監測（漂移＜0.1%）
八、預防性維護建議
1.周期性維護
每日：外觀檢查（泄漏、振動）
每月：信號質量分析（SNR＞40dB）
每年：實流標定（5點以上）
2.智能監測系統
健康度評估模型：

（K：儀表系數，Z：阻抗）
本方案依據ISA-75.01和GB/T 34036標準制定，適用于工業級蒸汽計量系統。對于SIL2及以上安全等級場合，需增加硬件冗余和診斷覆蓋率（DC≥90%）設計。建議關鍵部位配置振動在線監測和智能預測系統，實現蒸汽流量計故障早期預警。
